Треугольные и трапециевидные окна: мансарда и фронтон

Треугольное окно во фронтоне — одна из самых узнаваемых деталей загородного дома. Оно же — одна из самых сложных: наклонные стороны, большая высота, острые углы, солнце под кровлей, мытьё на уровне второго этажа. Если сделать его неправильно, получится холодный верх гостиной с конденсатом, окно, которое невозможно помыть, и перегрев летом. Разбираем, как устроены треугольные и трапециевидные окна, что можно открывать, как их замеряют и монтируют и сколько они стоят.

Речь идёт о вертикальных фигурных окнах во фронтонах и стенах. Мансардные окна, которые встраивают в скат кровли, — отдельный тип конструкций со своими окладами и монтажом. Цены — по рыночным ориентирам Москвы на 2026 год и стартовым ценам нашего сайта.

Сколько стоят треугольные и трапециевидные окна

Фигурное окно дороже прямоугольного той же площади: к стоимости добавляются замер по шаблону, раскрой профиля под углом, фигурный стеклопакет и более сложный монтаж; по рыночным ориентирам остекление коттеджа в ПВХ стартует примерно от 7 250–7 650 ₽/м², глухое панорамное остекление на нашем сайте — от 16 090 ₽/м².

Чем острее углы и сложнее форма — треугольник с очень острым верхом, многоугольник, — тем выше надбавка. Трапеция с прямыми углами внизу обходится дешевле треугольника той же площади.

Формы фигурных окон

Самые распространённые фигурные окна — треугольные, прямоугольные трапеции со скошенным верхом, равнобедренные трапеции и пятиугольники — прямоугольник с треугольным верхом; все они повторяют линию кровли на фронтоне или мансардной стене.

Где ставят фигурные окна

Треугольные и трапециевидные окна ставят во фронтоны загородных домов, двусветные гостиные со стеклянной стеной до конька, мансардные этажи, лестницы и холлы, а также в бани и беседки с фронтонами.

• Фронтон гостиной — стеклянная стена до конька, много света.
• Мансарда — спальни и кабинеты под кровлей.
• Лестница — фигурный витраж по наклону марша.
• Баня, беседка — небольшие треугольные окна во фронтоне.

Что можно открывать в фигурном окне

Поворотно-откидную фурнитуру рассчитывают на прямоугольную створку, поэтому треугольные секции и секции с острыми углами делают глухими; открывающиеся створки размещают в прямоугольной части окна или делят фигурное окно импостами так, чтобы внизу получились обычные прямоугольные створки.

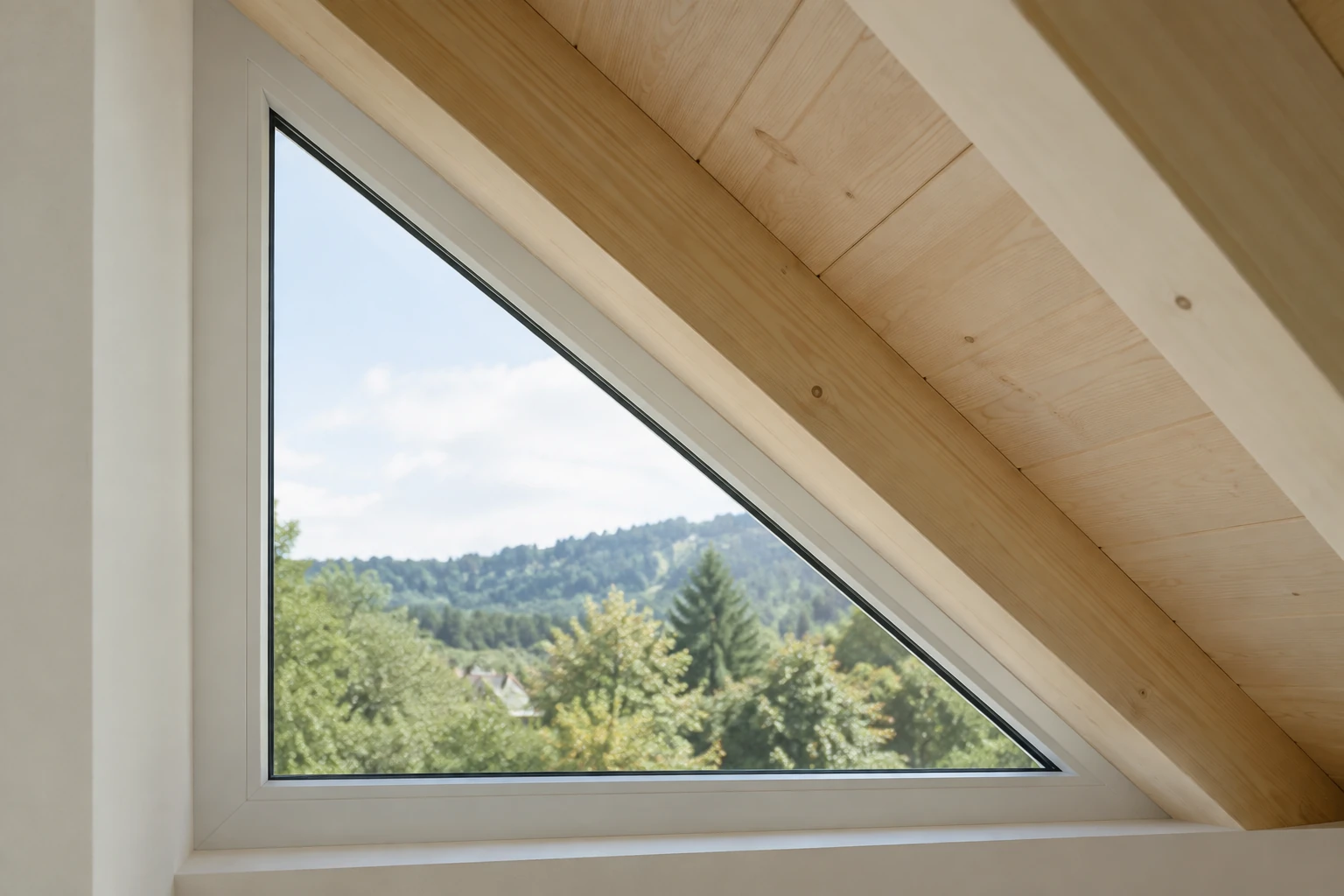

• Треугольник — глухой.
• Трапеция — открывающаяся створка возможна в прямоугольной нижней части.
• Фронтон целиком — прямоугольные створки внизу, фигурные секции сверху глухие.
• Проветривание верха — откидная фрамуга с электроприводом в прямоугольной секции под фигурной.

«Когда клиент хочет открывать треугольник под коньком, я спрашиваю: как вы до него дотянетесь? Верх фронтона почти всегда глухой. А проветривание делаем через обычные створки внизу и одну фрамугу с приводом — тёплый воздух уходит сверху, и под коньком нет духоты».

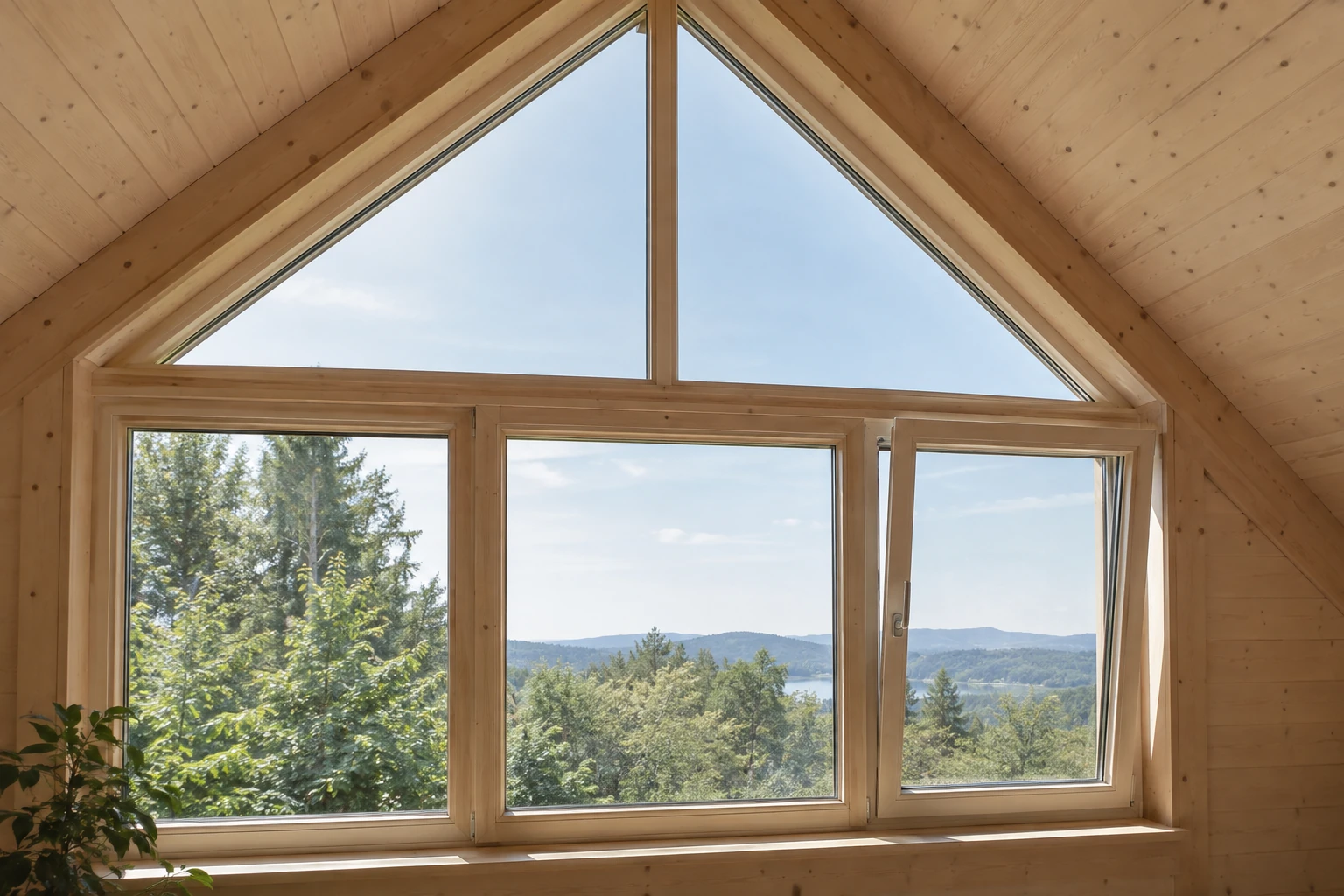

Схемы фронтонного остекления

Фронтонное остекление обычно собирают из нескольких конструкций: нижний ярус — прямоугольные окна или портал с открывающимися створками, верхний — фигурные глухие секции, повторяющие скаты кровли; между ярусами — импост или ригель.

Замер по шаблону

Фигурные окна замеряют не по двум размерам, а по всем сторонам и углам: снимают длины сторон, высоты, диагонали, а для сложных форм делают шаблон проёма; ошибка в угле в несколько градусов превращается в щель по наклонной стороне.

1. Проверка готовности проёма: откосы, стропила, обсада.
2. Замер всех сторон и высот.
3. Замер углов или диагоналей.
4. Шаблон — для сложных форм.
5. Согласование схемы: какие секции глухие, какие открываются.

В новом деревянном доме фронтон замеряют после стабилизации сруба или с учётом усадки.

Профиль: ПВХ, алюминий или дерево

Фигурные окна делают из ПВХ, тёплого алюминия или дерева: ПВХ — доступнее и теплее, алюминий — для больших фронтонов и тонких рам, дерево — для домов из бруса и бревна в единой эстетике.

Наша базовая система — REHAU 80 мм; для домов из бруса её часто ламинируют под дерево.

Фигурный стеклопакет

Стеклопакет для треугольного или трапециевидного окна режут по форме: дистанционную рамку гнут под углы, стекло кроят по шаблону; для высоких фронтонов используют энергосберегающее стекло с аргоном, а в верхних секциях над головой — триплекс, чтобы стекло при повреждении не падало вниз.

• Энергосберегающее стекло и аргон — аргон снижает теплопотери примерно на 10–15 %.
• Тёплая рамка — край пакета в острых углах не промерзает.
• Триплекс — в высоких секциях над проходами.
• Солнцезащита — для южных фронтонов.
• Острые углы — у стеклопакета есть минимальный угол, который можно изготовить; очень острые углы подрезают.

Фронтон в деревянном доме

В доме из бруса или бревна фигурные окна ставят в обсаду, как и прямоугольные, но с учётом того, что усадка идёт и по наклонным сторонам фронтона; компенсационный зазор оставляют сверху по наклону, заполняют мягким утеплителем, а наличники крепят только к обсаде.

• обсада повторяет форму проёма;
• зазор по наклонным сторонам и сверху;
• мягкий утеплитель вместо пены в зазоре;
• фронтон часто каркасный — тогда усадка минимальна.

Подробнее — в статье об окнах в деревянном доме.

Тепло и конденсат под коньком

Тёплый влажный воздух поднимается под конёк, поэтому верхние фигурные секции фронтона работают в самых тяжёлых условиях: при недостаточной вентиляции на стекле и в острых углах появляется конденсат; решения — тёплый стеклопакет с тёплой рамкой, утеплённые узлы примыкания и вентиляция верхней зоны.

1. Энергосберегающий стеклопакет с тёплой рамкой.
2. Трёхслойный шов по наклонным сторонам без пустот.
3. Откидная фрамуга с приводом или вентиляция под коньком.
4. Отопление у нижнего яруса остекления — конвектор или тёплый пол.

Солнце и перегрев

Большой стеклянный фронтон на юг или запад летом сильно нагревает помещение под кровлей; помогают солнцезащитные или мультифункциональные стеклопакеты, свес кровли над фронтоном, откидная фрамуга с приводом для вытяжки горячего воздуха и шторы на нижние секции.

• солнцезащитное стекло в верхних секциях;
• свес кровли — тень летом;
• проветривание через верх — горячий воздух уходит;
• шторы и жалюзи — на прямоугольные секции.

Мытьё и шторы

Верхние фигурные секции фронтона на высоте второго этажа моют снаружи с лестницы, вышки или силами мойщиков, изнутри — с лестницы или со второго света; шторы для треугольных окон делают на специальных карнизах по форме или используют плиссе, которые бывают фигурными.

• снаружи — вышка или мойщики;
• изнутри — стремянка, телескопические щётки;
• шторы — фигурные плиссе, карнизы по форме, или без штор на верхних секциях.

Монтаж фигурных окон

Фигурные окна монтируют по той же технологии, что и прямоугольные, — трёхслойный шов по ГОСТ 30971-2012, — но крепление по наклонным сторонам сложнее: тяжёлые конструкции на высоте поднимают с лесов или вышки, а примыкание к кровле и фронтону требует особой гидроизоляции.

1. Подготовка проёма и обсады.
2. Подъём конструкций на высоту.
3. Установка по уровню и углам, крепление по всем сторонам.
4. Трёхслойный шов по наклонным сторонам.
5. Отливы и гидроизоляция примыкания к кровле.
6. Установка стеклопакетов, откосы.

Строите дом с фронтоном? Подключимся на этапе проекта — подскажем схему и узлы до того, как будут готовы стропила и обсада.

Обсудить проект

Ошибки при остеклении фронтона

Примеры фронтонного остекления

Модельные примеры, а не коммерческие предложения.

Дом из клееного бруса, гостиная со вторым светом

Нижний ярус — подъёмно-сдвижной портал на террасу и две глухие секции, верхний — две трапеции и треугольник под коньком, глухие, в ПВХ 80 мм с ламинацией под дерево. Одна прямоугольная фрамуга в верхнем ярусе с электроприводом для проветривания. Все секции в обсаде с зазором по наклону.

Каркасный дом, мансардная спальня

Окно-пятиугольник в торце: прямоугольная нижняя часть с поворотно-откидной створкой, треугольный верх глухой. Солнцезащитное стекло в верхней части на юг.

Баня с треугольным окном

Небольшое глухое треугольное окно во фронтоне предбанника, однокамерный пакет с i-стеклом, триплекс не нужен — окно небольшое и высоко.

Сроки изготовления фигурных окон

Фигурные окна изготавливают дольше прямоугольных: нужен шаблон, раскрой профиля под углы и фигурные стеклопакеты, которые заказывают отдельно. Ламинация под дерево и триплекс добавляют время. Для стройки фигурное остекление фронтона разумно заказывать сразу после готовности проёмов, чтобы не задерживать отделку второго света.

Фронтон в алюминиевой фасадной системе

Большой стеклянный фронтон до конька высотой 5–7 м часто выгоднее сделать не из отдельных ПВХ-окон, а в стоечно-ригельной фасадной системе: стойки и ригели повторяют скаты кровли, заполнение ставят по форме, а конструкция получается жёсткой и герметичной. Такой витраж проектируют с расчётом ветровой нагрузки и узлов примыкания к кровле; подробнее — в статье о фасадном остеклении.

Как сравнить предложения на фигурные окна

1. Замер по всем сторонам и углам, шаблон для сложных форм.
2. Схема: какие секции глухие, какие открываются.
3. Формула стеклопакета, триплекс в высоких секциях.
4. Обсада и зазор в деревянном доме.
5. Подъём, леса или вышка — отдельной строкой.
6. Гидроизоляция примыкания к кровле.

Откосы и отделка фигурных проёмов

Откосы фигурных окон отделывают так же, как прямоугольных, но по наклонным сторонам: сэндвич-панелями ПВХ, гипсокартоном с утеплителем или деревом в деревянном доме. Главное — не оставить пустот в шве по наклонным сторонам и в острых углах: именно там чаще всего появляется конденсат. В деревянном доме откосы и наличники не должны связывать стену с обсадой жёстко.

Свет и вид из фигурного окна

Фронтонное остекление даёт много верхнего света, который равномерно освещает помещение, особенно двусветную гостиную. Чтобы не перегружать вид импостами, фигурные секции делают крупными, а ригель между ярусами совмещают с линией перекрытия или балки. Вечером верхние секции можно подсветить снаружи — фронтон станет акцентом фасада.

Короткий алгоритм для фронтона

1. Нижний ярус — прямоугольные окна или портал с открывающимися створками.
2. Верхний ярус — фигурные глухие секции по скатам.
3. Проветривание верха — фрамуга с электроприводом.
4. Высокие секции — триплекс, южные — солнцезащита.
5. Деревянный дом — обсада с зазором по наклону.
6. Большой фронтон до конька — фасадная система.

Вентиляция второго света

В двусветной гостиной с остеклённым фронтоном тёплый воздух собирается под коньком, а у пола может быть прохладно. Поэтому, кроме откидной фрамуги с приводом наверху, стоит продумать отопление у нижнего яруса остекления — внутрипольные конвекторы или тёплый пол — и приточную вентиляцию. Так воздух в помещении перемешивается, стекло не запотевает, а наверху не бывает духоты.

Гарантия на фигурные окна

На фигурные окна действует та же гарантия, что и на прямоугольные: у нас по договору — 5 лет на окна REHAU и отдельно 3 года на монтаж. В деревянном доме важно, кто делал обсаду: если перекос связан с обсадой, это вопрос к её исполнителю. Удобнее, когда обсаду и монтаж окон выполняет одна компания.

Мифы о фигурных окнах

Фронтон каркасный или из бруса

Во многих домах из бруса фронтоны делают каркасными: так проще и легче, а усадка фронтона минимальна. Для окон это удобно — фигурные секции монтируют в обвязку каркаса без большого компенсационного зазора. Если же фронтон собран из бруса, обсада и зазор по наклонным сторонам обязательны.
