Максимальный размер пластикового окна и створки

Запрос «максимальный размер окна» задают те, кто хочет больше света и меньше перемычек: окно в пол, панорама в гостиной, широкая створка без импоста. Желание понятное, но у каждой системы есть пределы, и их превышение даёт знакомые проблемы — провисшая створка, заедающая фурнитура, продувание через пару лет. Разбираем, откуда берутся ограничения, какие размеры реальны для ПВХ, сколько весит стеклопакет и что делать, если проём больше допустимого.

Ограничения приведены в общем виде и по рекомендациям REHAU и Roto, с которыми мы работаем. Для конкретного окна их проверяют по таблицам производителя системы с учётом цвета, стеклопакета и места установки.

Почему у окон есть ограничения

Открывающаяся створка висит на двух петлях и нижнем ножничном механизме, а весь её вес и вес стеклопакета приходится на эти точки; ПВХ-профиль сам по себе недостаточно жёсткий и держит форму за счёт стального армирования; чем больше и тяжелее створка, тем сильнее нагрузка на фурнитуру и тем выше риск провисания, поэтому производители профиля и фурнитуры задают допустимые размеры и вес для каждой системы.

• петли и ножницы фурнитуры — ограничение по весу;
• жёсткость профиля и армирования — ограничение по размеру;
• соотношение ширины и высоты — у слишком широкой створки перекос;
• цвет — тёмный профиль сильнее деформируется на солнце;
• ветер — большая плоскость сильнее прогибается.

Наши ограничения по створкам

Мы следуем рекомендациям REHAU и Roto: поворотно-откидная створка шириной до 1 200 мм — с вклейкой стеклопакета и усиленным армированием; высотой до 2 200 мм — на REHAU Intelio 80, до 2 500 мм — на REHAU DIAMANT; для больших проёмов используем раздвижные порталы, у алюминиевой системы Alutech SL160 створка — до 440 кг.

Размер поворотно-откидной створки

Для поворотно-откидной створки важны и ширина, и высота, и их соотношение: слишком широкая и низкая створка неудобна и хуже работает в откидном режиме, слишком узкая и высокая — неустойчива; на практике удобнее всего створки, у которых высота больше ширины; широкие створки у нас делаются до 1 200 мм с вклейкой стеклопакета — клеевой слой делает створку жёстче и снижает провисание.

«Клиенты часто просят одну огромную створку без импоста — чтобы было как в журнале. Я объясняю: через три года такая створка начнёт цеплять раму. Лучше две створки поменьше или одна рабочая и глухая часть. Смотрится почти так же, а работает десятилетиями».

Вес стеклопакета

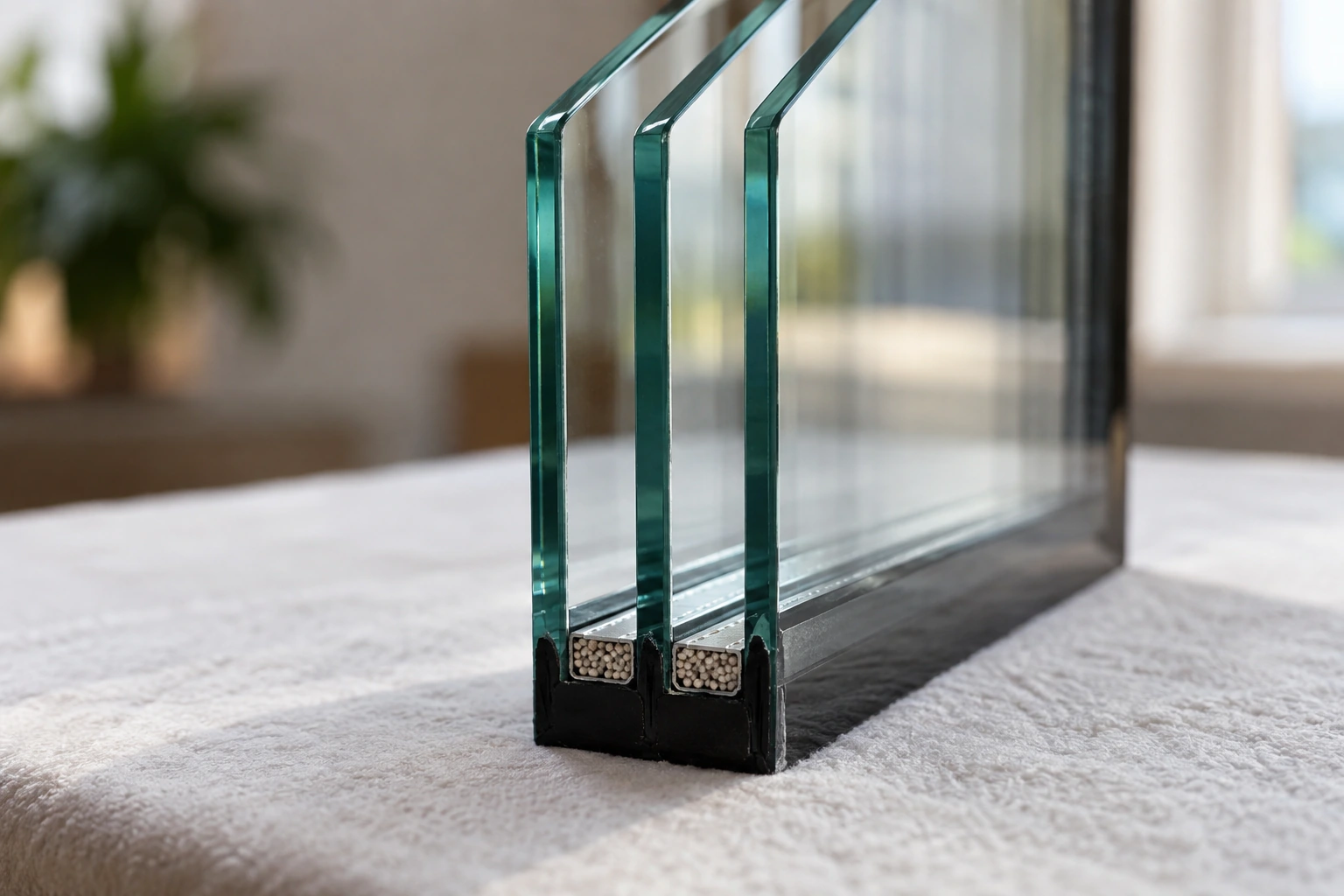

Стекло весит около 2,5 кг на квадратный метр на каждый миллиметр толщины: одно стекло 4 мм — около 10 кг/м², однокамерный пакет из двух стёкол 4 мм — около 20 кг/м², двухкамерный из трёх — около 30 кг/м²; шумозащитные пакеты с толстыми стёклами и триплекс тяжелее; створка 1 × 2 м с двухкамерным пакетом весит вместе с профилем уже несколько десятков килограммов, и эту нагрузку должна держать фурнитура.

Вес дан ориентировочно — только стекло, без профиля и фурнитуры.

Глухие секции

Глухие секции не имеют фурнитуры и петель, поэтому их можно делать заметно больше открывающихся: ограничения задают жёсткость рамы, прогиб от ветра, размер и вес стеклопакета, доставка и подъём; большие глухие секции — основа панорамного остекления; на нашем сайте панорамное остекление стоит от 16 090 ₽/м².

Тёмные цвета

Тёмные ламинированные окна — антрацит, коричневый, тёмное дерево — на солнце нагреваются сильнее белых, профиль больше расширяется и сильнее «работает»; поэтому для тёмных цветов усиливают армирование, а допустимые размеры створок меньше, чем для белого профиля; при проектировании большого тёмного окна размеры проверяют по отдельным таблицам производителя.

Ветер на верхних этажах

На верхних этажах и у залива ветровая нагрузка выше, и большая плоскость окна сильнее прогибается; поэтому для панорам и больших окон на высоких этажах используют более жёсткие профили, замкнутое армирование, более толстые стёкла и дополнительные импосты; у открывающихся створок важен надёжный прижим, чтобы ветер не выдувал уплотнитель.

Балконные двери

Балконная дверь — самая нагруженная створка в квартире: она высокая, тяжёлая и открывается много раз в день; для неё используют замкнутое армирование, петли, рассчитанные на вес, и микролифт; слишком широкую дверь делают двустворчатой — штульповой — или заменяют раздвижной системой; подробнее — в статье о раздвижной двери на балкон.

Если проём больше: решения

Если проём больше, чем позволяет одна створка, его делят импостами на несколько секций, делают часть окна глухой, ставят штульповую двустворчатую конструкцию без центрального импоста или используют раздвижную систему — PSK или подъёмно-сдвижной портал, который выдерживает створки весом в сотни килограммов.

Как размер влияет на цену

Большое окно дешевле за квадратный метр, чем маленькое, пока оно укладывается в стандартные ограничения; когда створка приближается к предельным размерам, добавляются вклейка стеклопакета, усиленное армирование, усиленная фурнитура, более толстое стекло — и цена за метр растёт; большие стеклопакеты требуют особой доставки и подъёма.

• обычные размеры — дешевле за м²;
• предельные створки — вклейка, армирование, фурнитура;
• большие стеклопакеты — доставка и подъём;
• тёмный цвет — усиленное армирование.

Ошибки

Вклейка стеклопакета

При вклейке стеклопакет приклеивают к профилю створки специальным клеем по периметру. Створка превращается в единую жёсткую конструкцию: стекло начинает работать на жёсткость вместе с профилем и армированием. Благодаря этому широкая створка меньше провисает и дольше сохраняет геометрию. Вклейку используют для широких створок, окон в пол и тяжёлых пакетов. У нас створки шириной до 1 200 мм делаются именно с вклейкой и усиленным армированием.

Штульповые окна и двери

Штульп — это конструкция из двух створок без центрального импоста: одна створка закрывается на другую, а между ними — подвижный профиль. Так делают широкие двустворчатые окна и двери, когда при открывании нужен свободный проём без стойки посередине. Каждая створка должна укладываться в допустимые размеры, а общая ширина может быть больше, чем у одной створки.

Панорамные окна в квартире

В новостройках часто встречаются окна в пол и почти во всю стену. Их делят на секции: одна-две открывающиеся створки допустимого размера и глухие секции между ними. Внизу — триплекс или закалённое стекло для безопасности. Для таких окон важны доставка и подъём больших стеклопакетов: если пакет не проходит в лифт и подъезд, его поднимают снаружи или делят окно иначе. Подробнее — в статье о панорамных окнах в квартире.

Доставка и подъём больших стеклопакетов

Большой стеклопакет весит десятки килограммов, а иногда больше сотни. Его не всегда можно поднять по лестнице или в лифте, особенно в старом фонде с узкими пролётами. Поэтому размеры больших секций проверяют не только по системе профиля, но и по возможности доставки. Иногда удобнее разделить окно на две секции, чем поднимать один огромный пакет краном.

Окна в пол

Окно в пол — одна из самых частых задач с большими створками. Высота такого окна в квартире обычно 2,2–2,7 м, и открывающаяся створка на всю высоту упирается в ограничения системы. Поэтому часто делают так: нижняя часть — глухая с триплексом на высоту ограждения, верхняя — с открывающейся створкой. Или створку на всю высоту ставят на DIAMANT, где мы делаем её до 2,5 м. Если окно в пол открывается, на него ставят детские замки или ограничители открывания.

• глухой низ с триплексом + открывающийся верх;
• створка на всю высоту — DIAMANT, до 2,5 м;
• безопасное стекло внизу;
• детские замки и ограничители.

Большие окна в алюминии

Если нужны очень большие открывающиеся элементы и узкий профиль, используют тёплый алюминий. Алюминиевые профили жёстче ПВХ, поэтому в них можно делать более крупные створки и секции с узкими видимыми гранями. Для выхода на террасу — подъёмно-сдвижные порталы: у системы Alutech SL160 створка выдерживает до 440 кг. Алюминиевые конструкции изготавливаются у нас 8–12 недель.

Откидные и фрамужные створки

Для верхних фрамуг и высоких окон под потолком используют откидные створки — они открываются наверху внутрь, для проветривания. Их размеры тоже ограничены весом и механизмом, а для высоких окон, до которых не дотянуться, ставят электропривод или штангу-открыватель.

Примеры

Модельные примеры, а не коммерческие предложения.

• Гостиная, проём 3,6 × 2,4 м — три секции: две глухие по краям и открывающаяся створка по центру на DIAMANT.
• Окно в пол в спальне, 1,5 × 2,6 м — глухой низ с триплексом и поворотно-откидная створка сверху.
• Выход на террасу 5 м — подъёмно-сдвижной портал с двумя тяжёлыми створками.

А есть ли минимальный размер?

Да: слишком маленькую створку сложно оснастить фурнитурой, и она неудобна в работе. У очень узких или низких створок ограничены режимы открывания — иногда возможно только откидывание. Для маленьких окон — например, в санузле или кладовой — часто выбирают глухое окно или откидную створку.

Как продлить жизнь большой створке

Большой створке нужно бережное обращение: не вешаться на открытую створку, не оставлять её распахнутой на сквозняке, регулярно проверять петли и смазывать фурнитуру. Если створка начала цеплять раму, её регулируют сразу, пока провисание небольшое. Для тяжёлых створок и дверей помогает микролифт — он приподнимает створку при закрывании и снимает нагрузку с петель.

• не опираться на открытую створку;
• не оставлять распахнутой на сквозняке;
• смазывать фурнитуру раз в год;
• регулировать при первых признаках провисания;
• микролифт — для тяжёлых створок.

Мифы о больших окнах

Большие окна в Москве

В Москве большие окна особенно ценят: солнечных дней мало, и каждый лишний квадратный метр стекла заметен. В сталинках и старом фонде высокие проёмы — до 2,5 м и выше, — и в них хочется сохранить пропорции. Для таких окон подходят DIAMANT с высокими створками или деление на створку и глухую фрамугу. На верхних этажах новостроек у залива учитывают сильный ветер — там больше армирование и толще стекло.

Что смотрит инженер на замере

На замере инженер проверяет размеры проёма, этаж и открытость ветру, сторону света, возможность доставки больших стеклопакетов, желаемый цвет и какие створки нужны. По этим данным он предлагает разбивку и систему, при которых все створки укладываются в допустимые размеры с запасом.

Коротко о главном

Открывающаяся створка ограничена весом и размером: у нас — до 1 200 мм шириной и до 2 200–2 500 мм высотой в зависимости от системы. Глухие секции могут быть больше. Большой проём делят импостами, делают часть глухой или ставят раздвижную систему.

Большие створки на балконе

При тёплом остеклении балкона и лоджии створки обычно небольшие, а длинную раму делят на секции. Высота остекления балкона — около полутора метров от парапета до плиты, поэтому по высоте ограничения редко мешают, а по ширине раму делят на секции по 700–900 мм. На панорамных лоджиях от пола до потолка применяют те же правила, что для окон в пол.

Как подбирают разбивку

Разбивку окна подбирают по трём критериям: все открывающиеся створки в допустимых размерах, каждую глухую секцию можно помыть через соседнюю створку, импосты не мешают виду и совпадают с линиями интерьера. Хорошая разбивка незаметна: окно выглядит цельным, а створки работают легко.

Большие окна и шум

Большое окно пропускает больше шума просто за счёт площади стекла. Для больших окон на шумной стороне выбирают шумозащитный стеклопакет со стёклами разной толщины — но он тяжелее, и это снова упирается в вес створки. Поэтому на шумной стороне открывающиеся створки делают меньше, а большие поверхности — глухими с толстым шумозащитным пакетом.

Гарантия

Когда створки укладываются в рекомендации производителя, окно работает так, как задумано, и на него распространяется гарантия: у нас по договору — 5 лет на окна и 3 года на монтаж. Поэтому мы не делаем створки больше допустимых, даже если клиент просит.
