Армирование пластиковых окон: зачем нужно и как проверить

Армирование не видно в готовом окне, и о нём редко спрашивают при покупке. А зря: именно сталь внутри профиля держит геометрию створки десятилетиями. Экономия на армировании — одна из причин, почему дешёвые окна через пару лет начинают цеплять раму, провисать и продувать. Разбираем, какое бывает армирование, когда нужно усиленное, как оно связано с цветом окна и размером створок и как его проверить.

Требования к армированию приведены в общем виде; конкретные схемы армирования для каждой системы профиля и цвета задаёт производитель системы в технической документации.

Что такое армирование

Армирование — это стальной оцинкованный профиль, который вставляют в основную камеру ПВХ-профиля рамы, створки и импоста на производстве до сварки углов; он придаёт конструкции жёсткость и служит основой для крепления фурнитуры и монтажного крепежа.

• материал — оцинкованная сталь;
• где — рама, створка, импост;
• когда — на производстве, до сварки;
• зачем — жёсткость и крепёж.

Зачем нужно армирование

ПВХ меняет размеры при нагреве и охлаждении и прогибается под нагрузкой; армирование сдерживает эти деформации: створка не провисает под весом стеклопакета, рама не выгибается от ветра и солнца, шурупы фурнитуры держатся в металле, а прижим остаётся равномерным годами.

• вес стеклопакета — створка не провисает;
• ветер — рама не прогибается;
• солнце и мороз — меньше деформаций;
• фурнитура — надёжно закреплена;
• прижим — равномерный по периметру.

«Армирование — то, что клиент никогда не видит, но всегда чувствует через несколько лет. Хорошо армированная створка через десять лет закрывается так же легко, как в первый день. Плохо армированная начинает цеплять раму уже через пару сезонов».

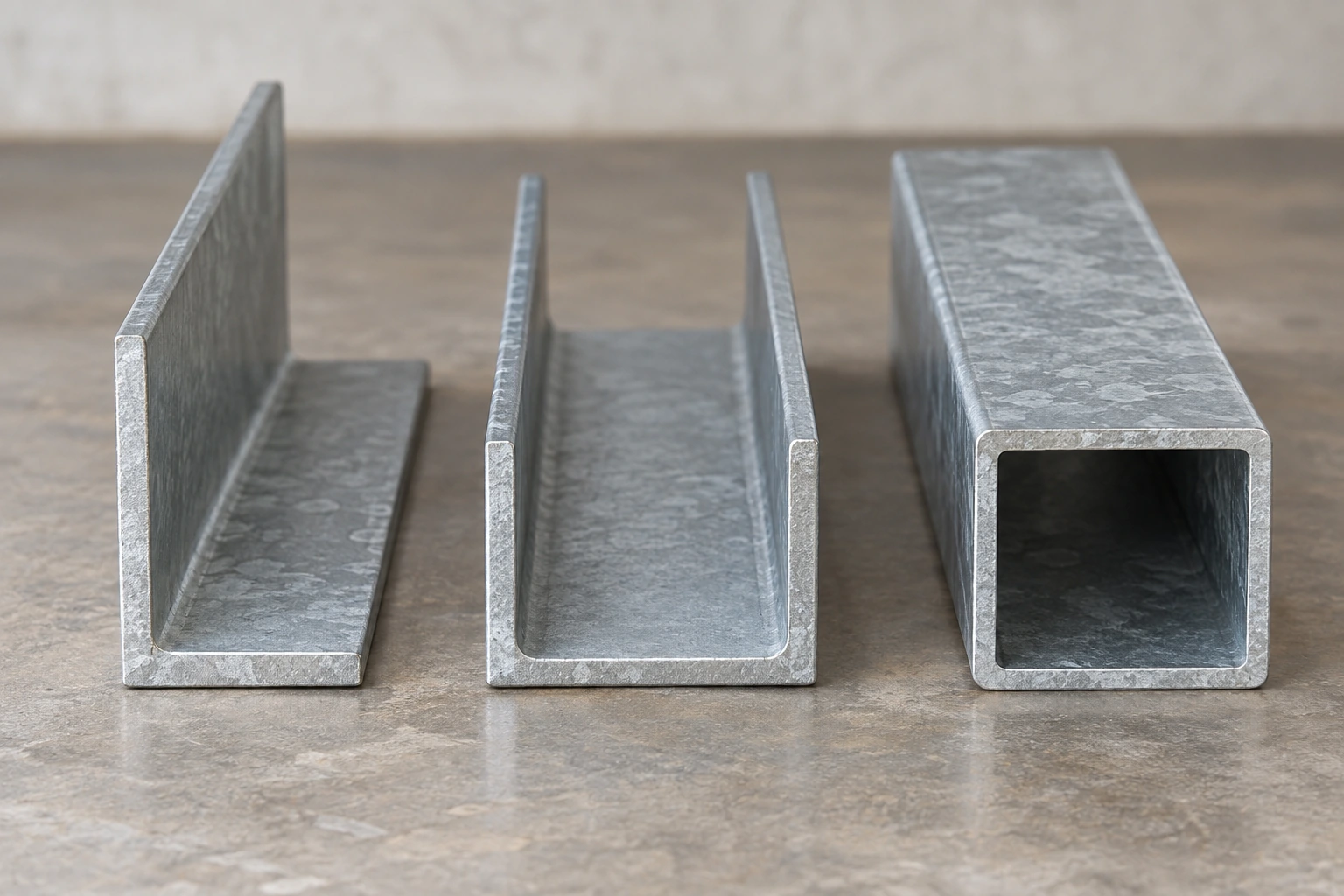

Виды армирования

По форме армирование бывает П-образным — открытым с одной стороны, самым распространённым; Г-образным — уголковым, для небольших элементов; и замкнутым — прямоугольной трубой, самым жёстким; выбор формы зависит от элемента окна, его размера, цвета и нагрузок.

Толщина стали

Толщину стали армирования подбирают по нагрузке: для небольших белых створок достаточно тонкого профиля, для больших створок, дверей и тёмных цветов — толще и замкнутой формы; конкретные значения задаёт производитель профильной системы, и в хорошем производстве армирование подбирают по таблицам для каждого элемента.

Когда нужно усиленное армирование

Усиленное армирование нужно для больших и высоких створок, балконных и входных дверей, окон в пол, тёмных ламинированных окон, окон на верхних этажах и у залива, где сильный ветер, и для импостов больших окон; мы делаем створки до 1 200 мм шириной с вклейкой стеклопакета и усиленным армированием, по высоте — до 2,2 м на Intelio 80 и до 2,5 м на DIAMANT.

• большие и высокие створки;
• балконные и входные двери;
• окна в пол и панорамы;
• тёмные цвета;
• верхние этажи, ветер;
• длинные импосты.

Тёмные цвета и ламинация

Тёмные ламинированные окна на солнце нагреваются сильнее белых, профиль больше расширяется и сильнее «работает»; поэтому для тёмных цветов армирование усиливают, а допустимые размеры створок могут быть меньше, чем у белых; это учитывают при проектировании окна по документации производителя.

Двери и порталы

Балконные двери и двери выхода на террасу тяжелее окон и чаще открываются, поэтому для них применяют замкнутое армирование, петли, рассчитанные на вес, и микролифт; для широких выходов вместо распашных ПВХ-дверей используют раздвижные порталы с усиленными профилями.

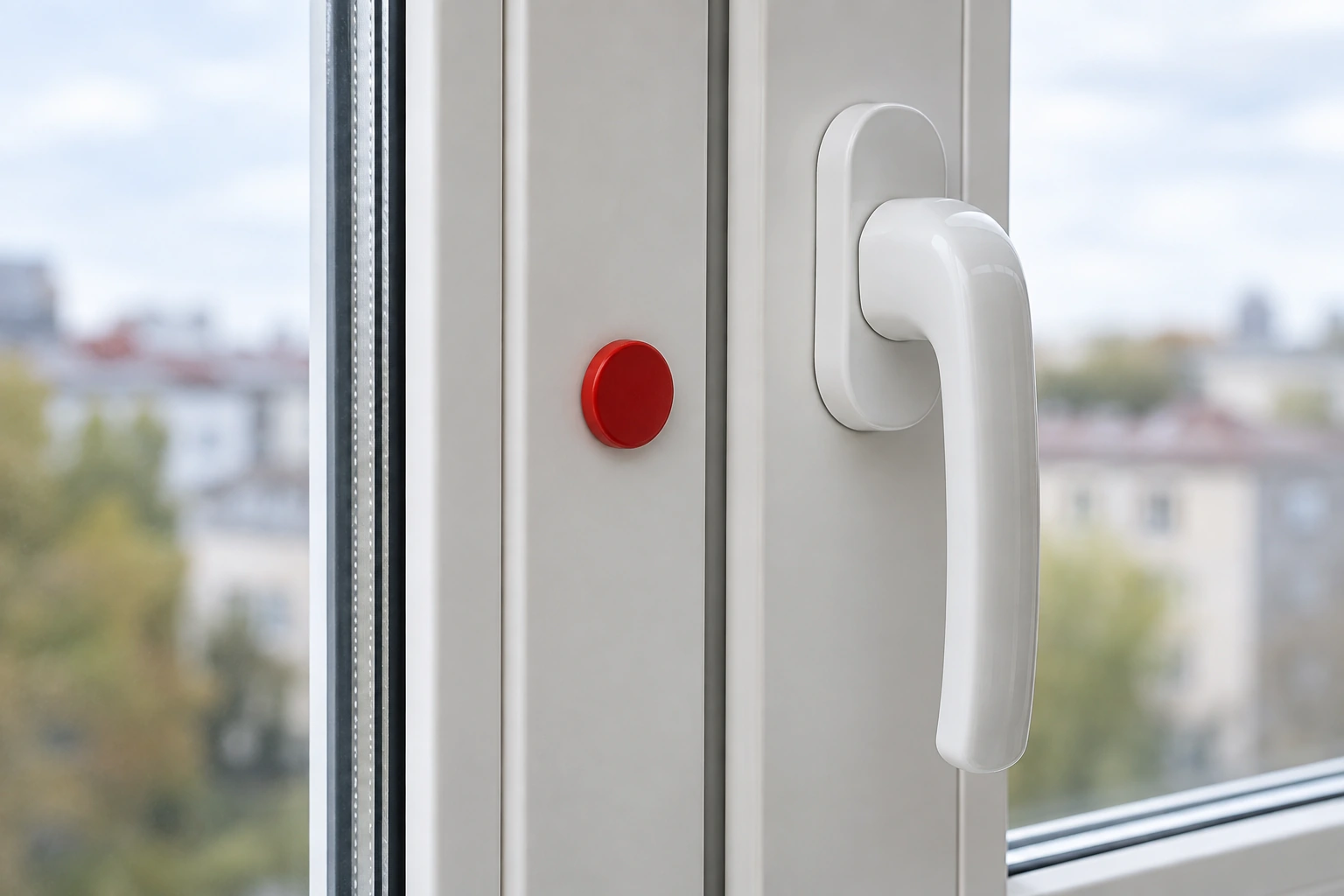

Как проверить армирование

Наличие армирования в готовом окне проверяют магнитом: он должен прилипать к раме и створке — значит, внутри сталь; тип и толщину армирования видно только на разрезе профиля — попросите показать образец на замере; в договоре и спецификации армирование обычно не расписывают отдельно, но можно спросить, по каким таблицам его подбирают.

1. Магнит — прилипает к раме и створке.
2. Разрез профиля на образце — видна форма и толщина.
3. Вопрос замерщику — какое армирование для больших створок.
4. Для тёмных цветов — уточнить усиленное армирование.

Армирование и класс профиля

Жёсткость окна зависит не только от стали, но и от самого профиля: по ГОСТ 30673-2013 профили делят на классы по толщине наружных стенок, и у профилей класса А стенки толще; толстостенный профиль лучше держит шурупы и форму; сочетание профиля класса А и правильного армирования даёт долговечную конструкцию.

Армирование и гарантия

Армирование — часть изделия, и провисание или деформация створки из-за недостаточного армирования — гарантийный вопрос к производителю окна; у нас по договору гарантия — 5 лет на окна и отдельно 3 года на монтаж; армирование подбираем по документации REHAU для каждого размера и цвета.

Ошибки с армированием

Армирование в остеклении балкона

ПВХ-остекление балкона и лоджии тоже армируют: створки и рамы работают на ветру, особенно на верхних этажах, а длинные рамы вдоль парапета без армирования прогибаются. Соединительные профили между рамами и угловые соединения для Г- и П-образных балконов усиливают отдельно. Холодное алюминиевое остекление не армируют — алюминий сам по себе достаточно жёсткий.

Импосты и соединения

Импост — вертикальная или горизонтальная перемычка, которая делит окно на секции. К нему примыкают створки, и он воспринимает ветровую нагрузку. Длинный импост в большом окне без правильного армирования прогибается, и створки перестают плотно прилегать. В больших окнах и панорамах импосты армируют замкнутым профилем, а соединения рам — специальными усиленными профилями.

Как армирование контролируют на производстве

На производстве армирование нарезают по размеру элемента, вставляют в основную камеру профиля и закрепляют шурупами с определённым шагом до сварки углов. Форму и толщину выбирают по таблицам производителя системы для каждого элемента, размера и цвета. После сварки армирование уже не заменить, поэтому ошибка на этом этапе остаётся в окне навсегда.

1. Подбор армирования по таблицам системы.
2. Нарезка по размеру элемента.
3. Установка в основную камеру.
4. Крепление шурупами.
5. Сварка углов.

Примеры

Модельные примеры, а не коммерческие предложения.

• Окно в пол 2,4 м в сталинке — DIAMANT, замкнутое усиленное армирование, вклейка стеклопакета.
• Антрацитовые окна на южном фасаде дома — усиленное армирование и проверка размеров створок по таблицам для тёмных цветов.
• Балконная дверь с двухкамерным пакетом — замкнутое армирование, петли под вес, микролифт.

Армирование и тепло окна

Сталь проводит тепло лучше ПВХ, поэтому армирование находится во внутренней основной камере профиля, отделённой от улицы другими воздушными камерами. В многокамерных профилях 70–80 мм влияние стали на тепло окна небольшое: главную роль играют стеклопакет, количество камер и монтаж. Отказываться от армирования ради тепла нельзя — окно потеряет форму и начнёт продувать.

Армирование в дешёвых окнах

В очень дешёвых окнах экономят именно на армировании: ставят тонкую сталь, обычную вместо оцинкованной или армируют не все элементы. Обычная сталь со временем ржавеет внутри профиля, а тонкая не держит геометрию. Снаружи этого не видно, поэтому в дешёвых окнах армирование — одна из главных скрытых экономий, о которой стоит спросить.

Мифы об армировании

Как армирование влияет на выбор окна

Армирование определяет, какие створки можно сделать в конкретной системе. Если вам нужна большая открывающаяся створка, высокое окно почти в пол или тёмный цвет, это сразу сужает выбор профиля: в 70-миллиметровой системе допустимые размеры меньше, чем в 80-миллиметровой. Поэтому на замере важно сразу сказать, какие окна вы хотите, — инженер подберёт систему, где нужные створки допускаются с запасом.

Что спросить на замере

• Какое армирование будет в створках и дверях?
• Подбирается ли оно по таблицам производителя системы?
• Какие максимальные размеры створок в выбранной системе?
• Как армируют тёмные ламинированные окна?
• Можно ли посмотреть разрез профиля с армированием?

Армирование и долговечность

Правильно подобранное оцинкованное армирование служит столько же, сколько профиль. Оно не ржавеет, держит геометрию створки и позволяет регулировать фурнитуру годами. Окно с недостаточным армированием требует регулировки всё чаще, а через несколько лет провисание уже не исправить — остаётся замена створки или окна.

Что говорят стандарты

ГОСТ 30674 на окна из ПВХ-профилей и ГОСТ 30673 на сами профили задают общие требования: профили армируют стальными вкладышами с антикоррозийным покрытием, а схемы армирования определяют расчётом или по рекомендациям производителя системы. Производители профилей, в том числе REHAU, публикуют таблицы, где для каждого элемента, размера и цвета указано, какое армирование нужно. Добросовестное производство следует этим таблицам.

Армирование на даче и в пустующем доме

В доме, который зимой пустует, окна переживают сильные перепады температуры без отопления: профиль сжимается на морозе и расширяется на весеннем солнце. Хорошее армирование помогает окну сохранить геометрию, и весной створки закрываются так же, как осенью. Для дачных окон экономия на армировании особенно заметна — створки начинают цеплять уже после первой зимы.

Короткий алгоритм

1. Спросить, как подбирают армирование.
2. Для больших створок и дверей — замкнутое усиленное.
3. Для тёмных цветов — усиленное, проверить размеры створок.
4. Проверить магнитом при приёмке.
5. Посмотреть разрез профиля на образце.

Армирование входных ПВХ-дверей

Входные ПВХ-двери в частном доме или тамбуре нагружаются сильнее балконных: их открывают много раз в день, они тяжелее и работают на ветру. Для них используют специальные дверные профили с усиленным замкнутым армированием, дверные петли и многозапорные замки. Оконный профиль для входной двери не подходит — дверь быстро провиснет.

Коротко о главном

Армирование — стальной каркас окна. Оно должно быть во всех элементах, подобрано по таблицам производителя системы и усилено для больших створок, дверей, тёмных цветов и ветреных мест. Проверить наличие можно магнитом, тип — на разрезе профиля.

Если створка уже провисла

Если створка готового окна провисла, сначала её регулируют петлями — часто этого достаточно. Если провисание возвращается, причина может быть в тяжёлом стеклопакете, слабом армировании или изношенных петлях. Помогают микролифт, замена петель и перестановка подкладок под стеклопакетом. Если профиль створки деформирован, её меняют или меняют окно целиком. Подробнее — в статье о регулировке пластиковых окон.

Образцы на замере

Наш инженер привозит на замер разрезы профилей REHAU с армированием: видно форму стали, камеры и толщину стенок. Это самый наглядный способ понять, чем отличаются системы и почему для больших створок нужна другая конструкция.

Армирование балконной двери

Балконная дверь с двухкамерным стеклопакетом весит заметно больше обычной створки, и её открывают много раз в день. Поэтому в двери почти всегда замкнутое армирование, петли, рассчитанные на вес, и микролифт, который приподнимает створку при закрывании. Без этого дверь через год-два начинает цеплять порог. Подробнее — в статье о регулировке пластиковой двери.

Армирование в системах REHAU

В системах REHAU — от Blitz до Intelio 80 и DIAMANT — армирование подбирают по технической документации производителя для каждого элемента, размера и цвета. 80-миллиметровые системы позволяют делать более крупные створки: на Intelio 80 мы делаем их высотой до 2,2 м, на DIAMANT — до 2,5 м, шириной до 1,2 м, с вклейкой стеклопакета и усиленным армированием.

Если сомневаетесь в своих окнах

Если окна уже стоят и вы сомневаетесь в армировании, проверьте раму и створки магнитом. Если магнит не прилипает к створке, а она провисает и цепляет раму — армирования, скорее всего, нет или его недостаточно.

Армирование и шумоизоляция

Жёсткая створка с правильным армированием плотно прилегает к раме по всему периметру, и это помогает шумоизоляции: звук проходит через щели в притворе. Если створка деформирована, прижим становится неравномерным, и окно начинает пропускать и холод, и шум.

Итог: армирование не видно, но именно оно определяет, как окно будет закрываться через десять лет.
